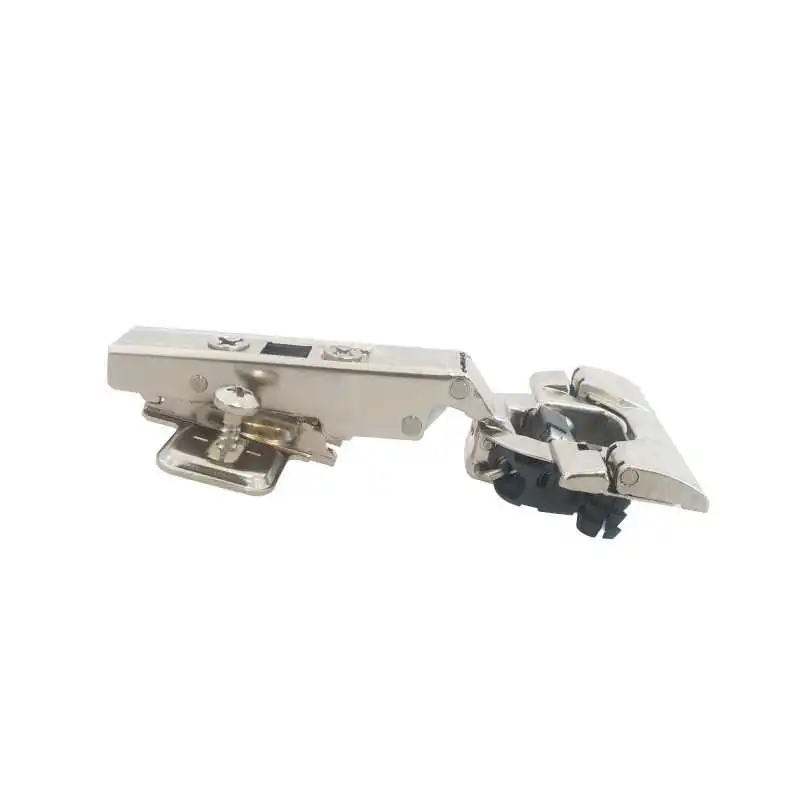

CHARNIÈRE CLIP-TOP BLUMOTION 110° 71B3590 BLUM

CHARNIÈRE CLIP-TOP BLUMOTION 110° 71B3590 BLUMRéférence : 71B3590

Caractéristiques :

Couleur / Surface : nickelé

Application : charnière stand.

Coude : Porte en applique

Angle d’ouverture : 110

Mécanisme de fermeture : ressort

Variante charnière : avec BLUMOTION intégré

Type du cache : 90M2503

Type du cache : 70.1503Matériau boîtier : Boîtier acier

Finition boîtier : nickelé

Fixation boîtier : INSERTA

Largeur de la bride : 57

Longueur de la bride : 27.5

Hauteur de la bride : 6.4

Diamètre perçage du boîtier : 35

Diamètre des perçages de fixation : 8

Distance entre les perçages : 45

Pos. excentrée des perç. de fixat.par rapport au perç. du boîtier : 9.5

Profondeur de perçage boîtier : 13

Cote de perçage minimale : 3

Cote de perçage maximal : 7

Matériau du bras de charnière : acier

Finition du bras de charnière : nickelé

Cote de collision (hauteur du bras de charnière) : 21.5

Cote fixe/réglage en usine : 11

Type de réglage latéral : avec vis

Réglage latéral : +/- 2 mm

Type de réglage de la profondeur : confortable avec vis sans fin

Réglage en profondeur : + 3/- 2 mm
