Gamme

Easy9

Type de produit ou équipement

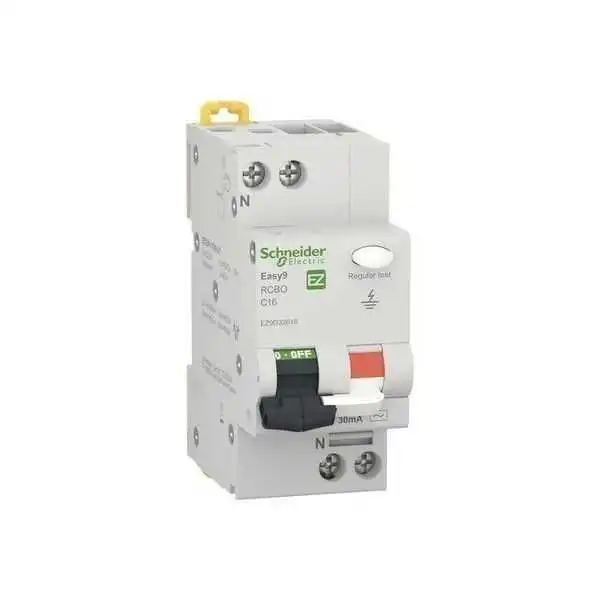

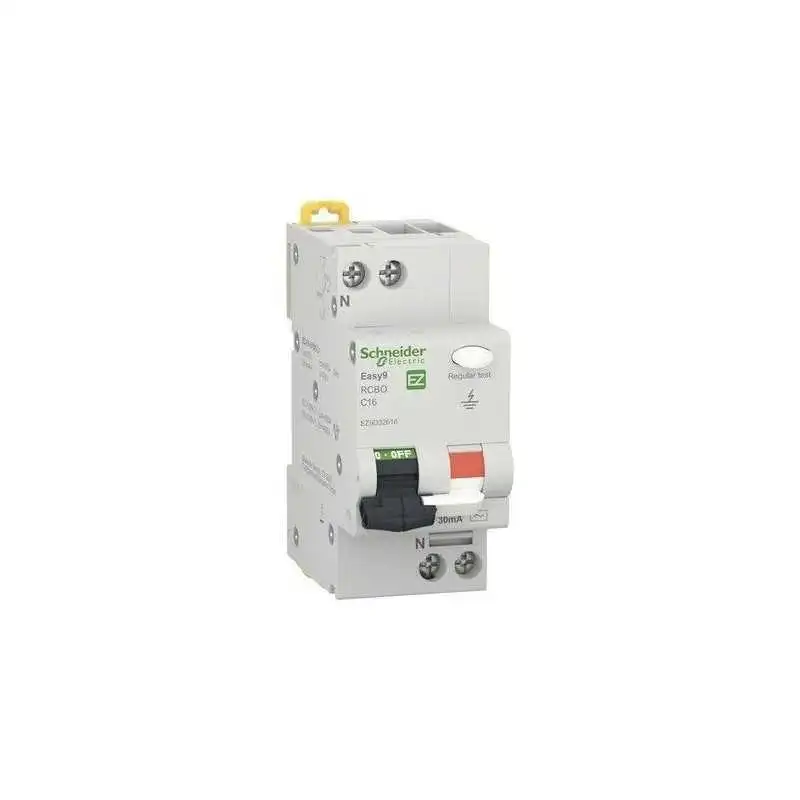

Disjoncteur différentiel

Pôles

1P + N

Position du pôle neutre

Gauche

nombre de pôles protégés

1

[In] courant nominal

16 A

Type de réseau

CA

Type de déclencheur

Thermique-magnétique

Courbe de déclenchement

C

Sensibilité du différentiel

30 mA

temporisation

Instantané

Type

Type AC

Pouvoir de coupure

4500 A

Application

Protection

Position de l'appareillage dans l'installation

Départ

Fréquence du réseau

50 Hz

[Ue] tension assignée d'emploi

230 V CA 50 Hz

pouvoir assigné de coupure et fermeture

4500 A

[Uimp] tension assignée de tenue aux chocs

4 kV

Coupure pleinement apparente

Oui

Type de commande

Par maneton

Hauteur

82 mm

Largeur

36 mm

Profondeur

70,5 mm

Endurance mécanique

10000 cycle

Endurance électrique

4000 cycles

Type de raccordement

Tunnel type terminal (top or bottom) 1…16 mm² rigid
Borne du type à cage (haut ou bas) 1…16 mm² souple

couple de serrage

2 N.m haut ou bas

Protection différentielle

Intégré

Normes

IEC 61009-1

Degré de protection IP

IP20
IP40 (boîtier modulaire)

Humidité relative

95 % à 55 °C

Température ambiante de fonctionnement

-5…60 °C

Température ambiante de stockage

-40…85 °C

Type d'emballage 1

PCE
