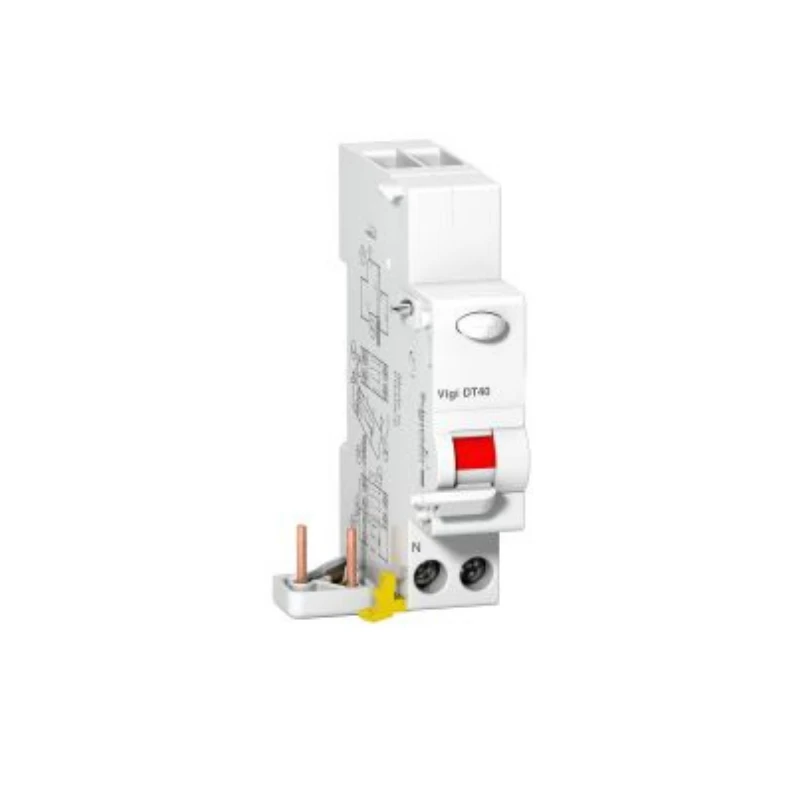

BLOC DIFFÉRENTIEL VIGI DT40 1P+N40A 300MA SCHNEIDER

 Caractéristiques principales

Gamme de produits : ProDis

Fonction produit : Blocs différentiels Vigi

Nom de l'appareil : Vigi DT40

Description des pôles : 1P + N

Position du pôle neutre : Gauche

In courant assigné d'emploi : 25 A

Type de réseau : CA

Sensibilité du différentiel : 30 mA

Temporisation : Instantané

Type : Type AC

Détails

Position de l'appareillage dans l'installation : Départ

Fréquence du réseau : 50 Hz

[Ue] tension assignée d'emploi : 230 V CA 50 Hz phase-neutre

Technologie différentiel : Indépendant de la tension

[Ui] tension d'isolement : 400 V CA 50 Hz se conformer à EN 61009-1

[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 61009-1

Signalisation locale : Indication ON/OFF

Mode d'installation : Encliquetable

Support de montage : Rail DIN

Connexion électrique sur disjoncteur : Par vis

Compatibilité des répartiteur, peigne, jeu de barres : En amont: ProDis

Pas de 9 mm : 2

Hauteur : 81 mm

Largeur : 18 mm

Profondeur : 69 mm

Poids du produit : 90 g

Couleur : Blanc

Endurance électrique : 10000 cycle

Type de raccordement : Câble en aval0,75?16 mm² rigide Câble en aval0,33?10 mm² souple

Longueur de dénudage des fils : 13 mm

Couple de serrage : 2 N.m

Accessoires associés : Terminal simple

Informations complémentaires

Normes : EN 61009-1EN 61009-2-1

Degré de protection IP : IP20 se conformer à CEI 60529

Degré de pollution : 3 se conformer à EN 61009-1

Tropicalisation : 2 se conformer à IEC 60068-1

Humidité relative : 95 % à 55 °C

Altitude de fonctionnement : 2000 m

Température de fonctionnement : -5?60 °C

Température ambiante de stockage : -40?60 °C

Statut environnemental de l'offre : Produit Green Premium Régulation REACh

Plus d’information

Contexte : L'offre Acti9 DT40 assure la protection des installations électriques dans les bâtiments tertiaires.

La gamme est composée de disjoncteurs magnéto-thermiques, de protections différentielles, d'auxiliaires électriques et d'accessoires.

Ces disjoncteurs sont disponibles avec un pouvoir de coupure de 4,5 kA à 15 kA.

Ces protections sont adaptées aux utilisations suivantes:

Courbe C :- applications générales- commande et protection contre les surintensités de circuits- déclencheurs magnétiques agissent entre 5 et 10 In

Courbe B :- commande et protection contre les surintensités de circuits avec protection des personnes en régimes IT et TN pour des grandes longueurs de câbles- déclencheurs magnétiques agissent entre 3 et 5 In

Courbe D :- commande et protection de circuits dans toutes les installations présentant de forts courants d’appel- déclencheurs magnétiques agissent entre 10 et 14 In.
