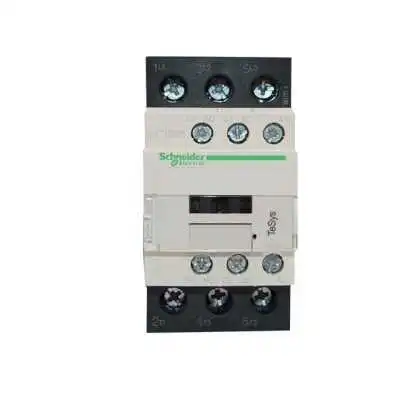

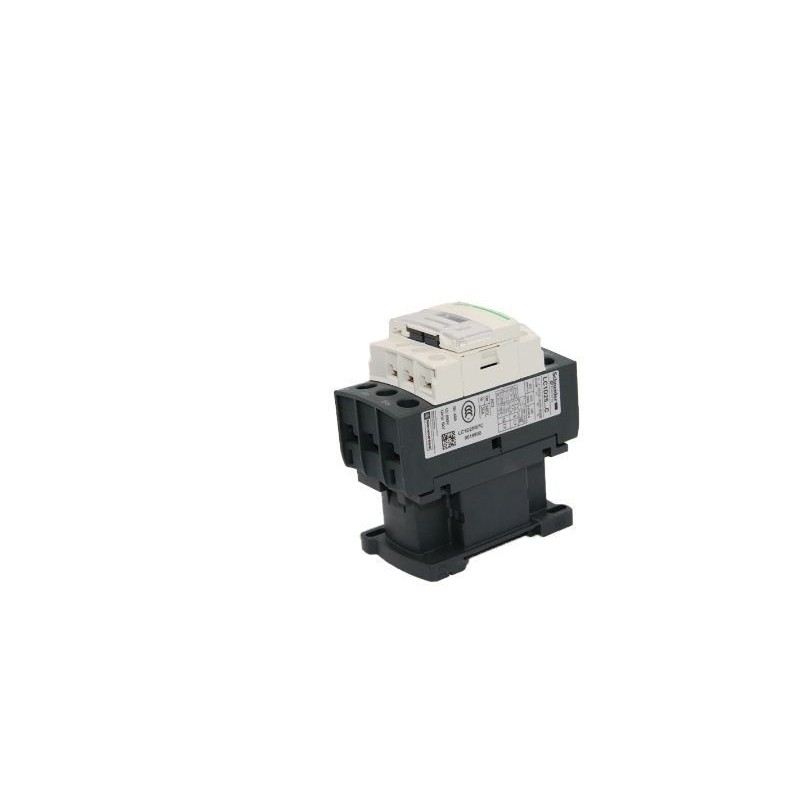

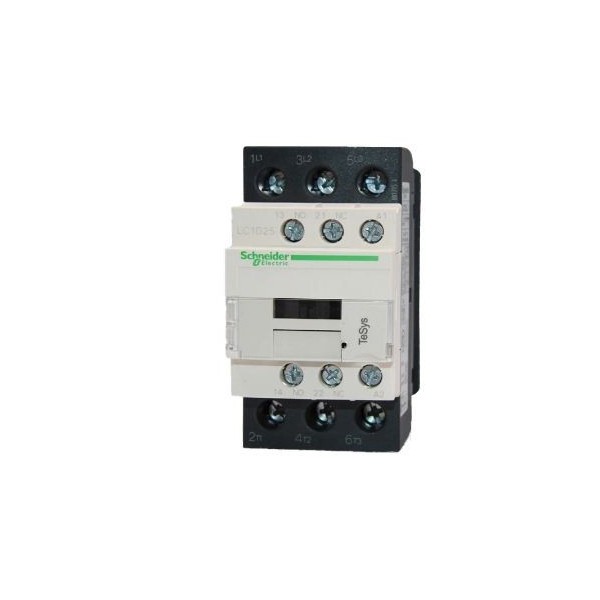

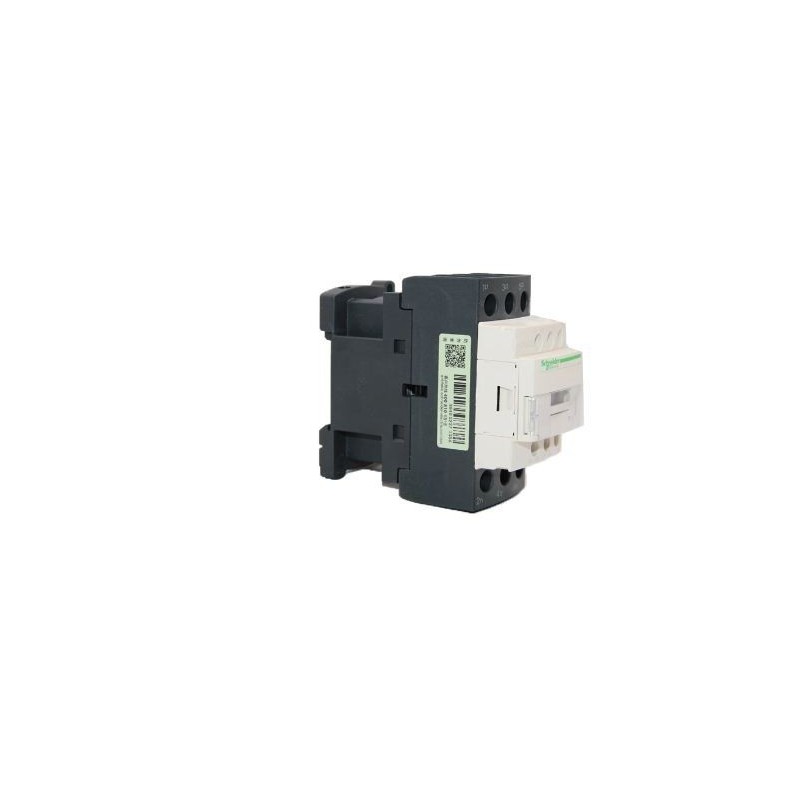

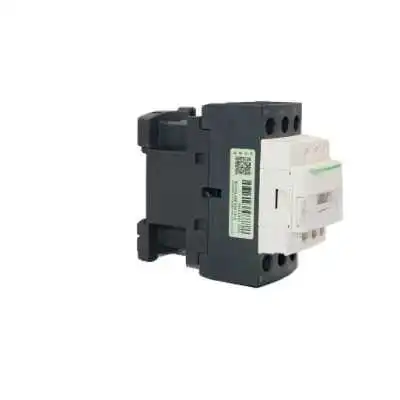

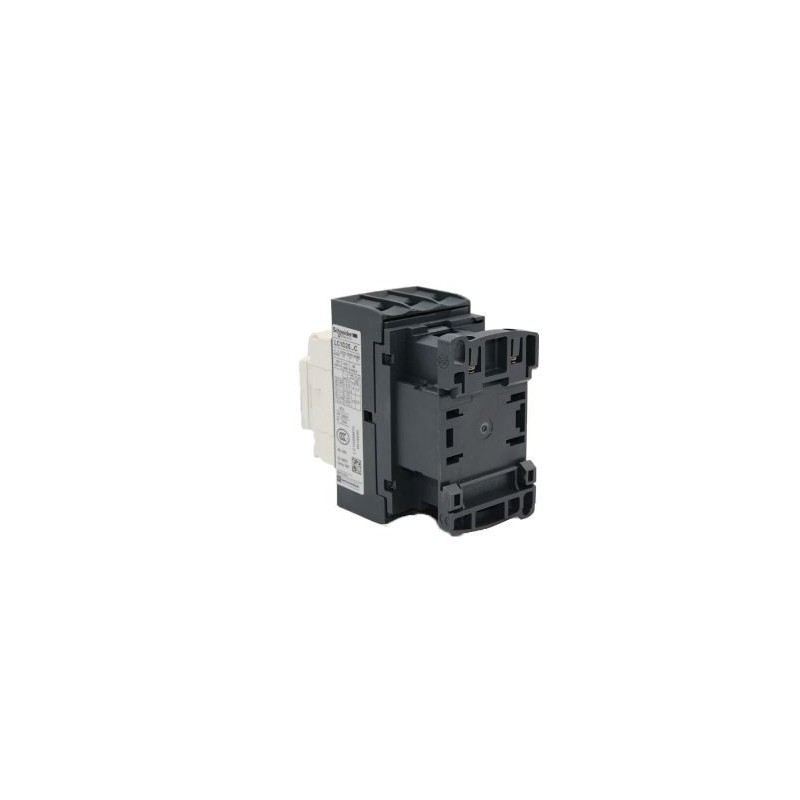

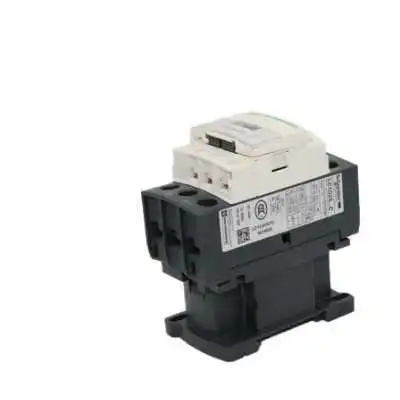

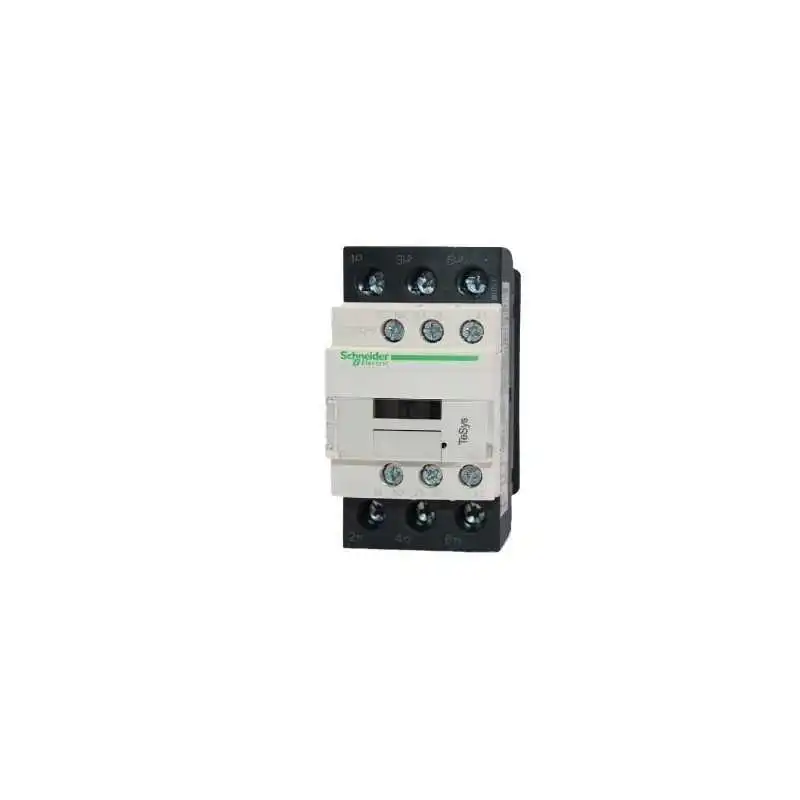

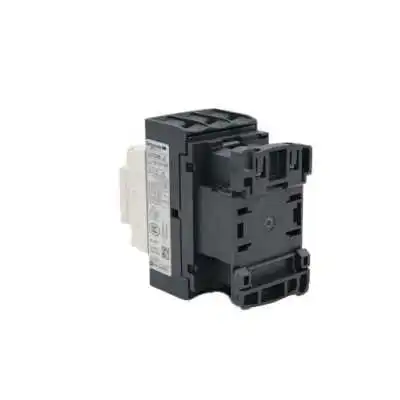

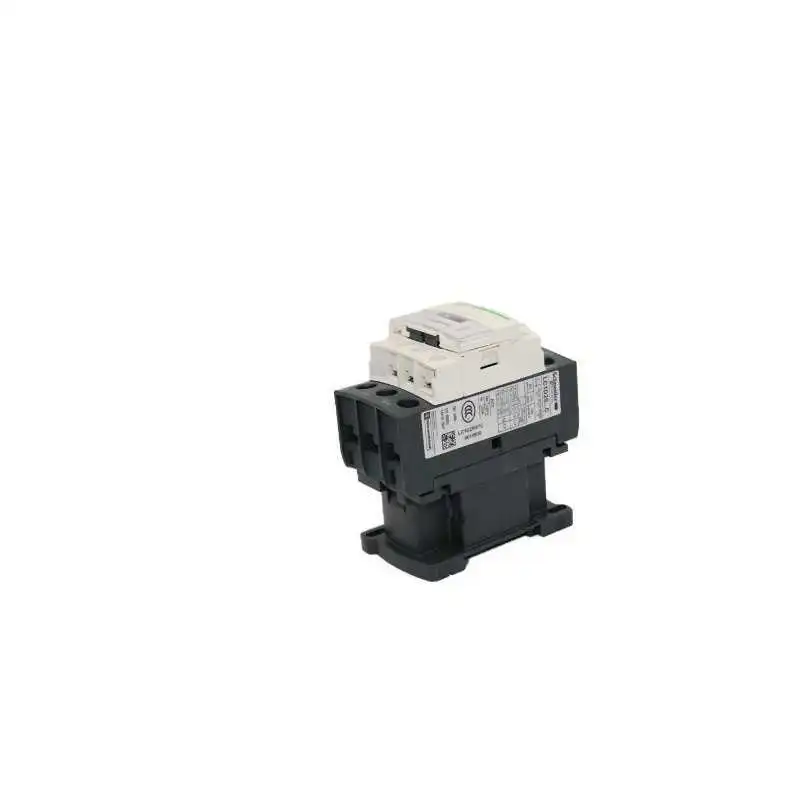

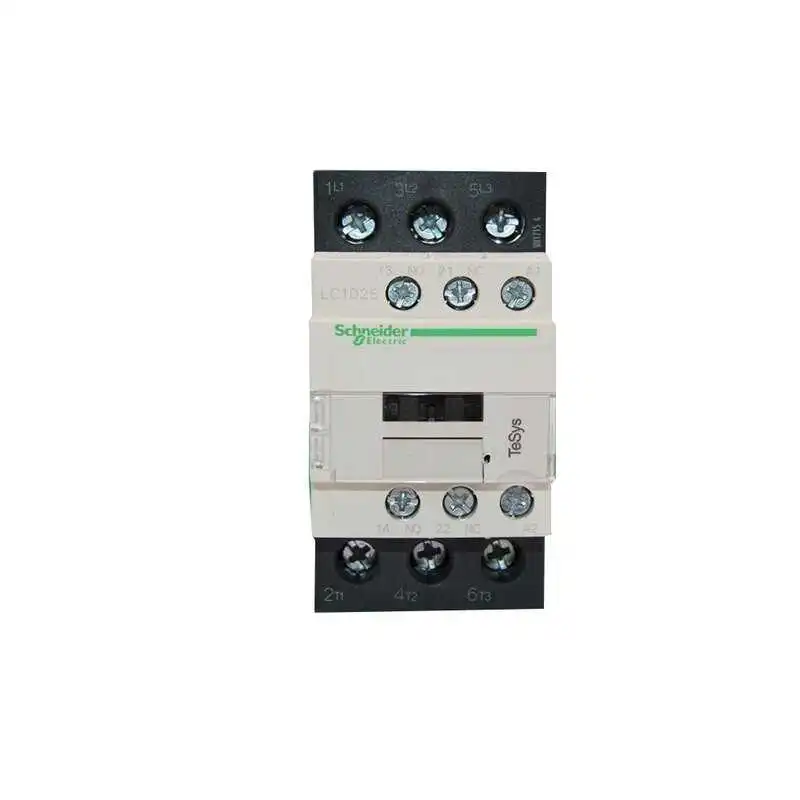

CONTACTEUR AC TRIPHASE 3P 25A 220V SCHNEIDER

Informations principales

Série de produits

TeSys

Nom du produit

D

Type de produit

Contacteur

Nom court du produit

LC1D

Champ d'application du contacteur

Utilisé pour allumer et éteindre le moteur de la cage d'écureuil

Pour un démarrage normal. Utilisé en charge ca avec un facteur de puissance de 0.95 ou plus.

Catégorie d'utilisation

AC-4

AC-3

AC-1

Nombre de poteaux

3P

Composition de contact de poteau de puissance

3 PAS

Courant de fonctionnement nominal [Ie]

40 A 60 ° C) à <= 440 V ca AC-1 pour circuit d'alimentation

25 A 60 ° C) à <= 440 V ca AC-3 pour circuit d'alimentation

Tension de boucle de contrôle

36 V ca 50/60Hz

Type de contact auxiliaire

1 non + 1 NC

7.5 VA 60Hz 0.3 20 °c)

7 VA 50Hz 0.3 20 °c)

Courant de chauffage conventionnel [Ith]

10 A à <60 °c pour circuit de signal

40 A à <60 °c pour circuit de puissance

Impédance moyenne

2 mΩ-Ith 40 A 50Hz pour circuit d'alimentation

Dissipation thermique

2… 3 W à 50/60Hz

Méthode d'installation

Support d'embase

Montage sur rail

Hauteur

85mm

Largeur

45mm

Profondeur

92mm
