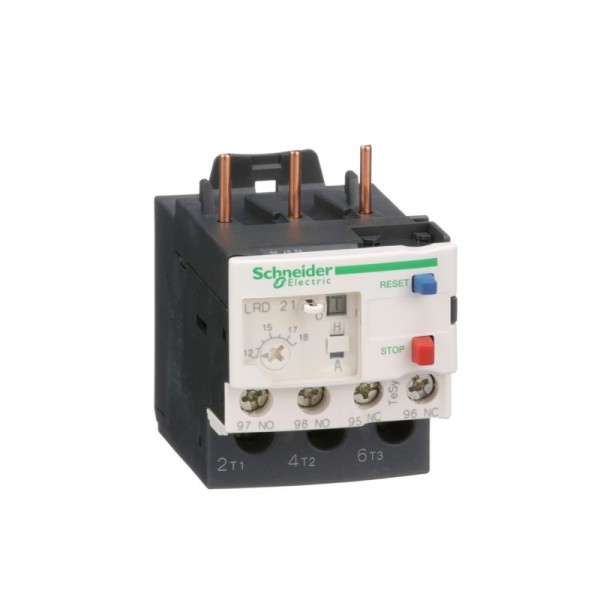

RELAIS DE PROTECTION THERMIQUE MOTEUR 12 À 18A LRD21 SCHNEIDER

Caractéristiques principales du Relais thermique Schneider LRD21 :

• Gamme : TeSys

• Nom du produit : TeSys LRD

• Type de produit ou équipement : Différentiel à bilames

• Nom de l'appareil : LRD

• Utilisation du relais : Protection moteur

• Accessoires associés : LC1D32LC1D18LC1D25LC1D38

• Type de réseau : CACC

• classe de surcharge thermique : Classe 10A se conformer à IEC 60947-4-1

• zone de réglage de protection thermique : 12?18 A

• [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à CSACircuit de puissance: 600 V se conformer à ULCircuit de puissance: 690 V se conformer à IEC 60947-4-1

• Complémentaires Fréquence du réseau : 0 à 400 Hz

• support de montage : Platine, avec accessoires spécifiquesRail, avec accessoires spécifiquesSous le contacteur

• seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1

• Contacts auxiliaires : 1O + 1F

• [Ith] courant thermique conventionnel : 5 A pour circuit de signalisation

• courant admissible : 1,5 A à 240 V AC-15 pour circuit de signalisation0,1 A à 250 V DC-13 pour circuit de signalisation

• [Ue] tension assignée d'emploi : 690 V CA 0 à 400 Hz pour circuit de puissance se conformer à IEC 60947-4-1

• calibre du fusible à associer : 4 A gG pour circuit de signalisation4 A BS pour circuit de signalisation

• [Uimp] tension assignée de tenue aux chocs : 6 kV

• sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0

• type de commande : Rouge bouton-poussoir: STOP Bleu bouton-poussoir: raz

• compensation en température : -20?60 °C

• mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple sans extrémité de câble Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple avec extrémité de câble Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² rigide Circuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?10 mm² souple sans extrémité de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm² souple avec extrémité de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1?6 mm² rigide

• couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier Circuit de puissance: 2,5 N.m - sur borniers à vis-étrier

• Hauteur : 66 mm

• Largeur : 45 mm

• Profondeur : 70 mm

• Poids du produit : 0,124 kg
